概述

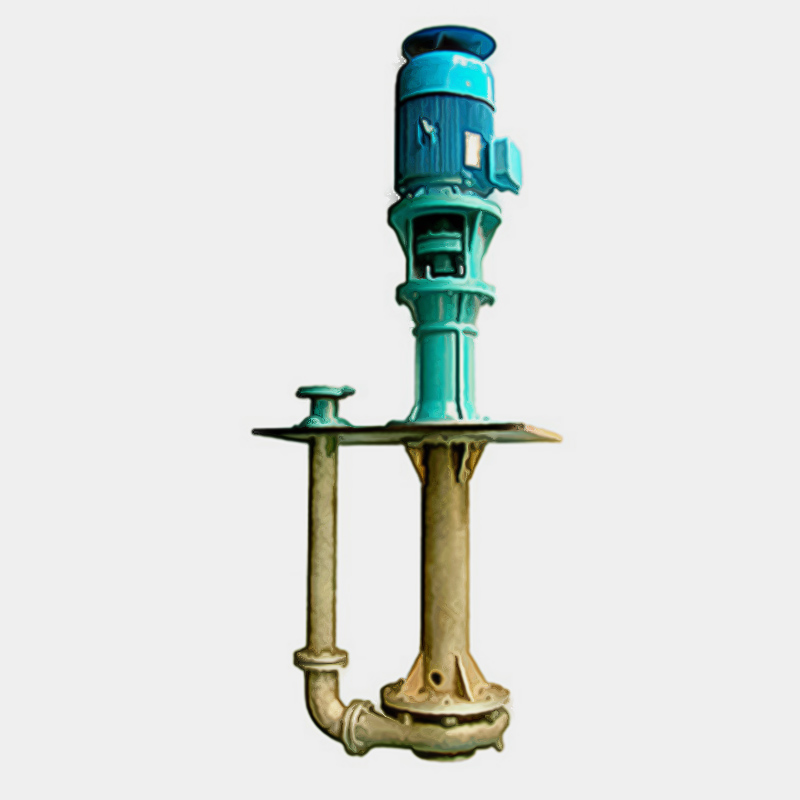

PLC懸臂式脫硫液下泵該系列泵為單級單吸懸臂式立式離心泵，它是根據多相流理論和實踐經驗而設計的適用于輸送含懸浮顆粒，腐蝕、磨蝕性介質，粘性介質，具有結垢特性的液體，含有氣體的液體的泵型，充分考慮了固體物良好的通過能力、可靠性、過流件的使用壽命、效率等因素，是輸送含固相介質的理想泵型。該系列泵廣泛應用于化肥、化工、污水處理、食品、造紙、制糖、礦山等行業。

應用范圍

PLC脫硫液下泵結構特點

（1）該泵設計先進、整機可靠性強，采用剛性設計，泵軸粗，軸承承載能力大，轉子受力合理，確保單泵連續長周期運行；

（2）葉輪為閉式寬流道葉輪，有利于含固介質的通過而不致產生堵塞現象，葉輪具有前后背葉片，前背葉片用以阻止介質向泵入口方向的回流，后背葉片用以平衡軸向力和降低軸向泄漏壓力以提高泵效率；

（3）泵設有軸向調整裝置，當過流件出現一定的磨蝕或腐蝕后，可通過調整裝置調整葉輪與殼體的間隙，使泵性能得到最大限度的恢復，延長泵的使用壽命。

（4）雙軸承支撐，兩軸承之間的距離長。

（5）軸徑粗，軸臺階少，軸的鋼性好。

（6）支承管、軸承箱設計鋼性好，泵運轉平穩。

結構簡圖

型號意義

性能參數表

適用范圍

適用行業：煙氣脫硫（石灰石／石膏濕法脫硫、雙堿法脫硫、循環流化床脫硫、海水脫硫和氨法脫硫等）

適用溫度：-20℃～＋150℃

適用介質：含固量≤40%的任意濃度的酸、堿、鹽，特別是石灰漿液、泥漿液、煤渣液、礦渣液、廢酸、污水等（顆粒硬質軟質度不限）。

性能參數：口徑 DN25-DN500mm

　 　　　 流量 1.6m3/h-3000m3/h

　　　　　揚程 5m-125m

過流部件材料：雙相不銹鋼（牌號：2205；2507；2605；Cr30A；CD4MCu）

機械密封材質：無壓燒結碳化硅。

故障原因與解決方案

泵的振動故障分析及解決

 結合使用中的經驗積累，該類型泵產生振動的原因主要有葉輪與軸運行中不平衡和安裝質量?jī)蓚€(gè)方面。

　　1、葉輪與軸運行中不平衡

　　由于葉輪與軸運行中不平衡原因?qū)е卤谜駝?dòng)的現象比較常見，因此先從葉輪與軸運行中不平衡方面進行分析。

　　（1）葉輪嚴重腐蝕磨蝕。

　　原因分析：液下泵長周期運行，葉輪會被介質磨蝕腐蝕出大大小小的氣孔和砂眼，造成葉輪運行軌跡與軸的運行軌跡不垂直，引起振動。

　　處理方法：當葉輪表面局部磨損量超過原厚度的三分之一時，應立即更換葉輪。

　　（2）軸頭與葉輪結合面磨損。

　　原因分析：液下泵長周期運行，在檢修時要特別注意軸頭與葉輪結合面的磨損情況，若結合面磨損超標，同樣能引起葉輪與軸運行中不平衡。

　　處理方法：視磨損程度而定，若輕微磨損，應對軸頭與葉輪結合面進行外委噴涂；若磨損嚴重，應更換新軸。

安裝質量

　　（1）軸承安裝不到位。

　　原因分析：如果安裝時軸承沒有安裝到位，軸承與軸肩接觸將出現間隙，運行中軸承就會有很大的軸向竄動，造成泵運行過程中出現振動現象。

　　處理方法：先將軸承和軸頂肩用煤油或者汽油清洗干凈，然后將軸承加熱至100～120℃，裝至與軸頂肩貼緊位置，而后將鎖緊螺母打死，將軸承固定牢固。

　　（2）上軸承襯套與軸之間連接的鍵安裝不到位。

　　原因分析：上軸承襯套與軸之間連接的鍵未裝配到位或者忘記裝配，泵體上部就會與下部產生運行不同步，從而造成泵體在運行過程中出現振動現象。

　　處理方法：解體檢修泵體時候，應把該鍵收好，回裝時候記得裝上，保證裝配到位。

　　（3）葉輪流道內存有夾雜物。

　　原因分析：吸入口吸入雜質，會堵塞一部分流道，葉輪與蝸殼的摩擦損失加大。在此情況下，電機輸出扭矩增大，導致電機電流增大，從而使振動加劇。

　　處理方法：在泵吸入端或地坑入口增加濾網，防止雜物進入，并定期進行清理。

　　（4）液下泵安裝時基礎板未找平找正。

　　原因分析：如果安裝時未進行基礎的找平工作，安裝板與基礎接觸將出現間隙，接觸不到位，造成泵運行過程中出現振動現象。

　　處理方法：基礎板找正找平，用墊鐵選好著力點，設置于基礎螺栓附近至少應有一組墊鐵，但最好對稱布置，在接縫處兩側也應各墊一組墊鐵。

　　（5）回裝時潤滑脂涂得過少。

　　原因分析：如果回裝時潤滑脂涂得過少，影響軸承散熱，泵運行不了多久就會出現明顯的溫升現象，最終導致軸承損壞，引起泵體振動。

處理方法：回裝時將潤滑脂涂滿軸承內部。
